BGH32-12F户外高压交流真空断路器
点击： 1297
BGH32-12F
户外高压交流真空断路器
适用范围

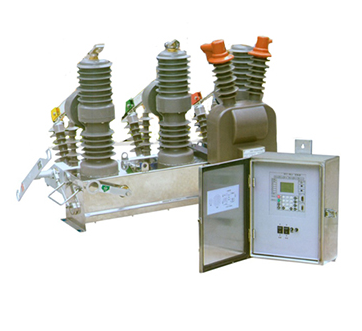

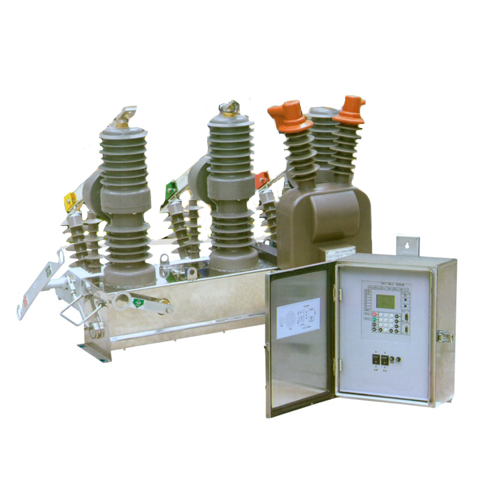

BGH32-12F户外高压真空分界断路器（看门狗开关）为额定电压12KV三相交流50HZ的户外配电设备。该断路器主要用于开断、关合电力统中的负荷电流、过载电流及短路、速断、接地保护、重合闸次数可选、就地遥控及远程通讯等功能，适用于变电站及工矿企业配电系统中作保护和控制之用。12KV线路T型接线的用户内部发生故障时，或虽然发生在用户进线开关内侧，但其保护动作时限与变电站出线开关保护不当时，均会造成变电站出线开关保护分闸。如果故障是永久性的，变电站重合不成功，则一个中压用户界内的事故将使整条配电干线停电。
这种电网中常见的波及事故，将对社会造成重大损失。BGH32-12F户外高压真空分界断路器（看门狗开关）(以下简称断路器），安装于架空线路的责任分界处，即用户进线的前端，将会自动切除用户内单相接地故障和相间短路故障，避免用户界内故障波及输电干线，确保非故障用户的用电安全，提高用电可靠性。
引用标准
分界开关本体部分
GB 1984-2003交流高压断路器
GB/T 11022-1999高压开关设备和控制设备标准的共同技术要求
DL/T813-2002 12kV高压交流自动重合器技术条件
GB 1985-2004高压交流隔离开关和接地开关
GB3309-1989高压开关设备在常温下的机械试验
GB 5582-1993高压电力设备外绝缘污秽等级
GB311.1-1997高压输变电设备的绝缘配合
GB1207-2006电磁式电压互感器
GB 1208-2006电流互感器智能控制装置部分
GB/T 7261-2000继电器及装置基本试验方法
GB/T 11287-2000电气继电器第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇振动试验(正弦)
GB/T 14537-1993量度继电器和保护装置的冲击与碰撞试验
GB/T 17626.4-2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
DL/T 721-2000配电网自动化系统远方终端

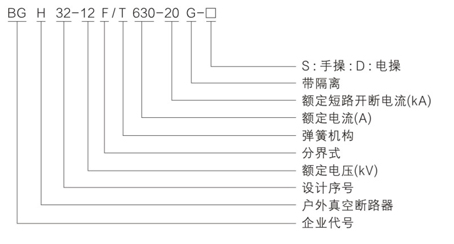

型号及含义
BG-企业代号
H-户外真空断路器
32-设计序号
12-额定电压
F-分界式
T-弹簧机构
630-额定电流
20-额定短路开断电流
G-带隔离
口-D:电操 S:手操
正常使用条件
周围空气温度:-45℃~+40°℃;日温差:日变化不大于25°℃;口海拔高度不超过2000米;
风速不大于35m/s（相当于圆柱表面上的700Pa) ;
覆冰厚度不超过10mm;
日照强度不大于100ow/m2;
污秽等级不超过GB 5582的IV级;
α地震裂度不超过8级;
无易燃、爆炸危险、化学腐蚀及剧烈震动的场所;
如产品使用条件超出以上规定，由用户与制造厂协商确定。
控制器主要功能
三段式过流保护零序保护
重合闸控制
辅助功能（上电合闸、掉电分闸)口后加速功能
远端通信α就近遥控

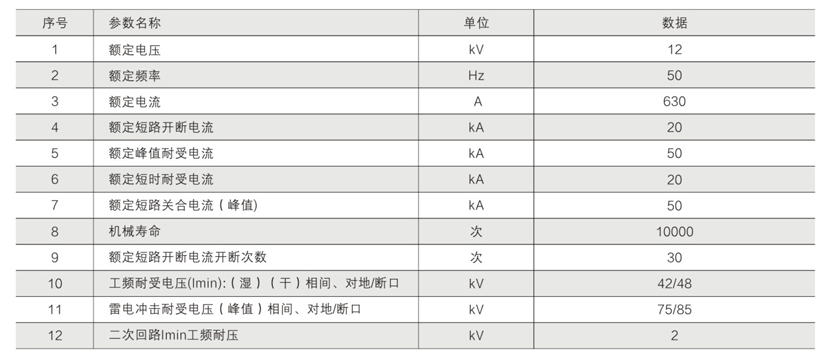

主要技术参数
功能特点
自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查;分界断路器如配有通信模块，则自动将信息报送到电力管理中心。监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。远方操作功能。
产品结构
分界断路器在BGH32-12型真空断路器基础上进行了优化改进和外置电压互感器及MGK16型智能控制器组成，通过全密封防水型航空接插件和户外密封电缆进行电气连接。分界断路器采用专用的弹簧操动机构（或永磁机构），具备手、电动储能，手、电动合闸，手.电动分闸功能。分界断路器外置1只零序CT(或三项合成零序），变比为20/1，0.1~5A(一次电流）区段保持线性关系，额定负载10 ，额定负载下的变比误差应小于3%。一次零序电流为40OA，二次输出电流有效值不小于5A。额定短时耐受电流16kA、2OkA、25KA,4S。分界断路器外置2只（或3只）单相CT，变比50-600/5(或用户指定的变比），额定负载10Q，精度10P20，额定短时耐受电流16kA、2O0kA，4S。分界断路器采用外置式PT，装于电源侧，变比10000V/220V，容量30OVA，精度3P级，控制器和断路器的操作电源和电压信号均由PT提供。
