BGHM1L系列带剩余电流保护塑料外壳式断路器
点击： 1462
BGHM1L系列带剩余电流保护塑料外壳式断路器
该断路器具有体积小、分断高、飞弧短、抗振动等特点。断路器可垂直安装（即竖装)，亦可水平安装（即横装)。
断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。断路器产品符合下列标准:
IEC60947-1及GB14048.1-2006总则
IEC60947-2及GB14048.2-2008断路器及附录B具有剩余电流保护的断路器断路器适用于隔离，符号表示为
。
适用范围
BGHM1L系列带剩余电流保护塑料外壳式断路器，是公司采用先进的CADICAM/CAE设计、制造技术、研制、开发的新型断路器之一。其额定绝缘电压为800v，适用于交流50Hz。额定工作电压AC400V，额定电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时，可对人提供间接接触保护，还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。在其它保护装置失灵时，额定剩余动作电流为30mA的断路器可对直接接触起附加保护作用。
正常工作环境及安装条件
周围介质温度不高于+40℃和不低于-5℃;且24小时平均值不超过35℃(特殊订货除外);
安装地点的相对湿度在最高温度为+40°℃时不超过50%;在较低温度下可以有较高的相对湿度，列如20C℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施;
湿热带型断路器空气相对湿度在+25℃时不超过95%;口污染等级为Ⅲ级;
断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路，安装类别为ll;口断路器适用于电磁环境A;
湿度带断路器能耐受湿热、盐雾、霉菌的影响;
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;在没有雨雪侵袭的地方;
断路器应按产品的使用说明书安装。

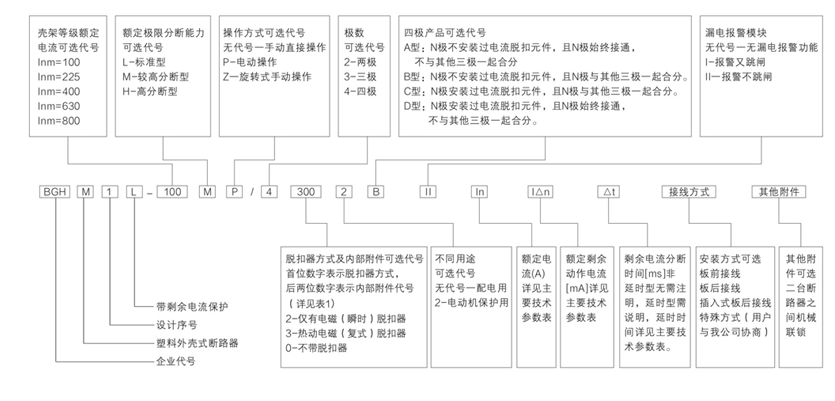

脱扣器方式及内部附件代号
BGHM1L系列带剩余电流保护塑料外壳式断路器快速选用表
主要特点
剩余电流三相保护:BGHM1L断路器实现接地故障保护，常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作;
现场可调:额定剩余动作电流I△n及剩余电流动作时间（非延时和延时）可根据实际情况现场可调;
低电压保护:当相电压降低至85V，电漏电保护模块仍能正常工作;
具有漏电报警输出功能:当设备或线路的剩余电流，达到或超过设定值，带漏电报警单元模块的断路器输出一个无源接点信号，驱动相应的报警装置;
安装具有互换性:外形尺寸与M1系列断路器同规格相同（除M1-630)，安装具有较好的互换性。

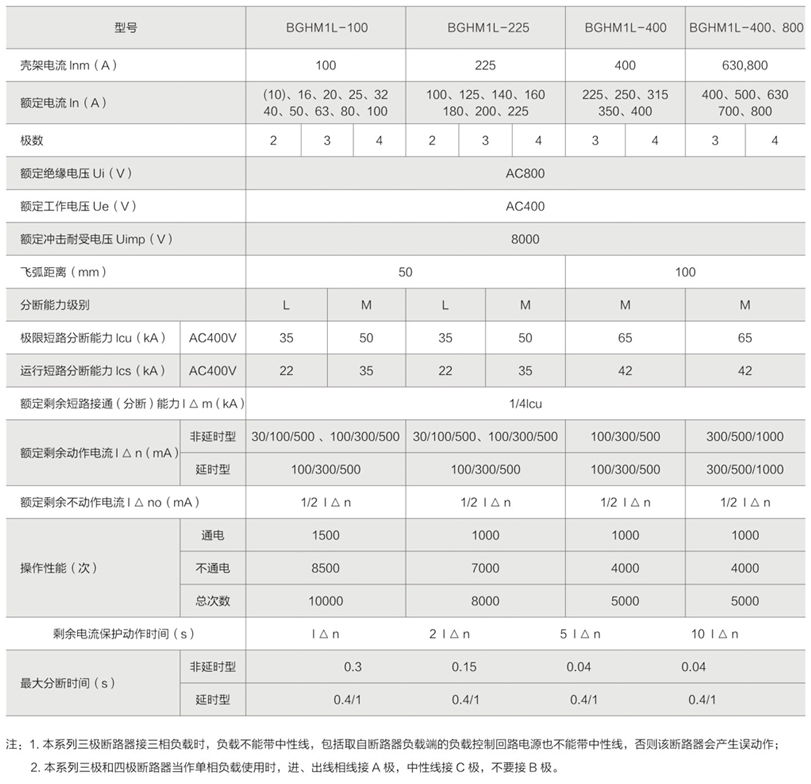

主要技术参数
