BGHM1系列塑料外壳式断路器
点击： 1486

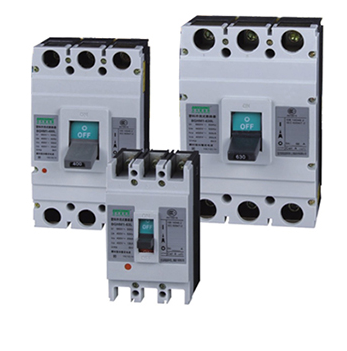

BGHM1系列塑料外壳式断路器
适用范围
BGHM1系列塑料外壳式断路器。是本公司用国际先进技术设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压至800V，适用于交流50Hz，额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
适用工作环境
海拔高度2000m及以下;
周围介质温度不高于+40℃（对船用产品为+45℃）和不低于-5℃;α能耐受潮湿空气的影响;
能耐受烟雾、油雾的影响;能耐受霉菌的影响;
最大倾斜度为±22.5℃;
在受到船舶正常振动时能可靠工作;在受到地震情况下(4g)能可靠工作;
在无爆炸危险的介质中，且介质无足以腐蚀金属盒破坏绝缘的气体与导电尘埃的地方;在没有雨雪侵袭的地方。

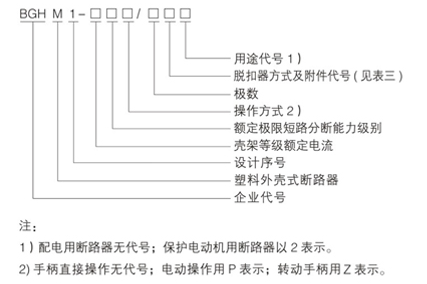

型号及含义
BGH-企业代号
M-塑料外壳式断路器
1-设计序号
口-壳架等级额定电流
口-额定极限短路分断能力级别
口-操作方式2)
口-极数
口-脱扣器方式及附件代号(见表三）
口-用途代号1 )
断路器的分类
按产品极数分为二极(125A、250A)、三极与四极(ZQM1-800无四级)。四极产品中中性极〔N极）的型式分四种:
A型:N极不安装过电流脱扣器，且N极始终接通，不与其他三极一起合分:B型:N极不安装过电流脱扣器，且N极与其他三极一起合分;
C型:N极安装过电流脱扣器，且N极与其他三极一起合分;
D型:N极安装过电流脱扣器，且N极始终接通，不与其他三极一起合分。
按额定电流(A)分:
BGHM1-63为(6)、10、16、20、25、32、40、50、63A 九级(6A规格过载保护);BGHM1-100为(10)、16、20、2 5、32、40、50、63、80、10O、125A十级;
BGHM1-160为100、125、140、160四级;
BGHM1-225为100、125、140、160、180、200、225、250A七级;BGHM1-400为225、250、315、350、400A五级;BGHM1-630为400、500、630A三级:
BGHM1-800为630、700、800A三级。
按接线方式分为板前接线、板后接线、插入式三种。
按过电流脱扣器型式分热动一电磁（复式）型、电磁（瞬时）型两种。
举例:
如订BGHM1-125M三极，电动机保护用，额定电流为8OA并带分励脱扣器、辅助触头，板前接线且要求两台带机械联锁机构。即写为订:BGHM1-125M/33402In=80A,板前接线2台机械联锁，脱扣器线圈电压:AC220V。
如订BGHM1-250四级，配电用，额定电流为180A并带电动操机构及分励脱扣器，N极安装过电流脱扣器，且N极与其他三极一起合分形式，板后接线10台。即写为订 BGHM1-250P/4310C型, In=180A板后接线10台，电操电压:220V，脱扣器线圈电压:220V。
保护特性

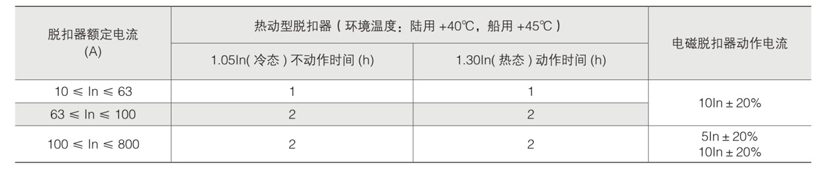

断路器热动型脱扣器具有反时限特性:电磁脱扣器为瞬时动作、特性见表一（配电用)及表二（保护电动机用)。表一（配电用)

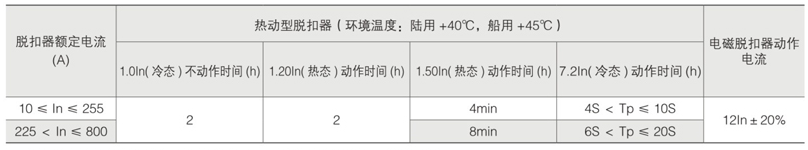

表二（保护电动机用)
注:BGHM1-160及BGHM1-255中的100A，125A规格中无5ln电磁脱扣器。

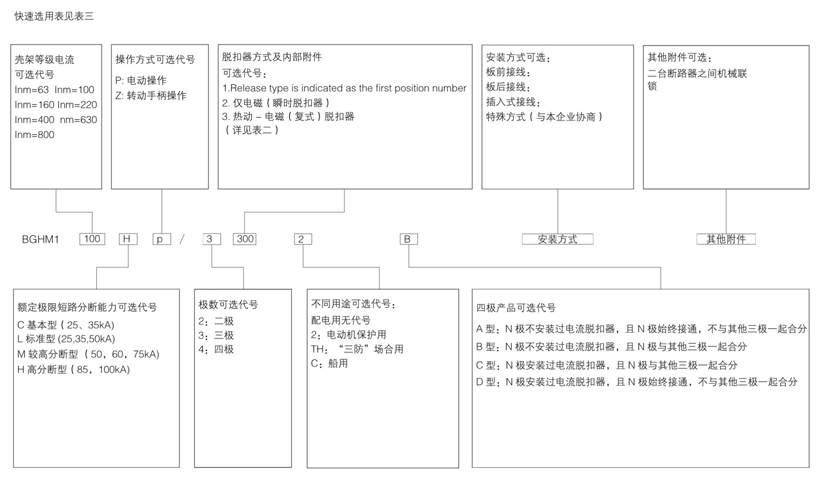

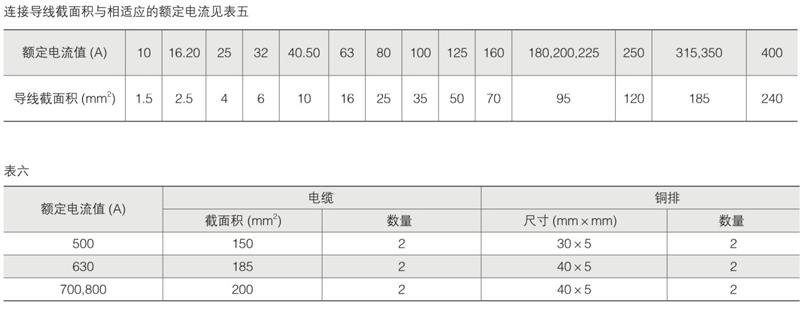

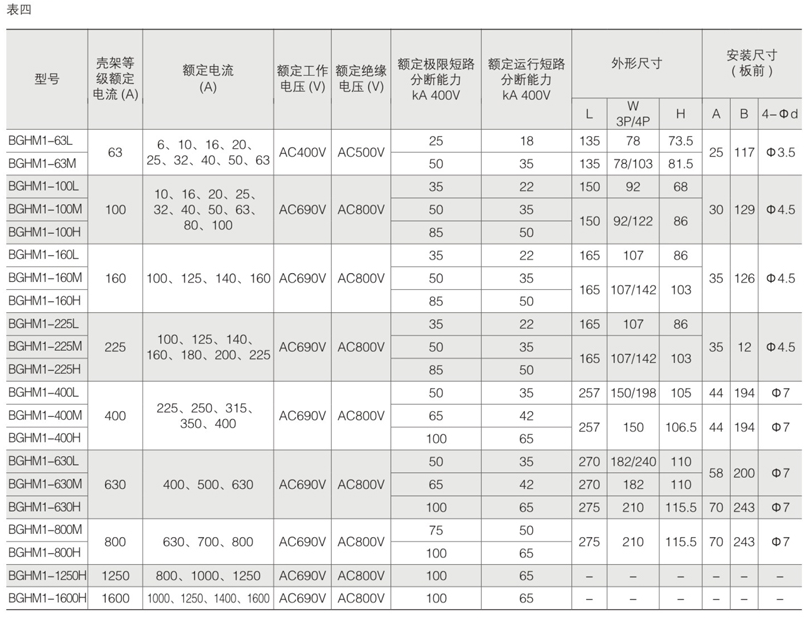

BGHM1系列塑料外壳断路器快速选用表
